該試驗項目是針對比例式減壓閥的一個試驗項目，主要是測試其減壓效果及性能。
一、比例式減壓閥系統及儀表裝置
根據現場情況考慮，將比例式減壓閥試驗系統如圖一所示位置：

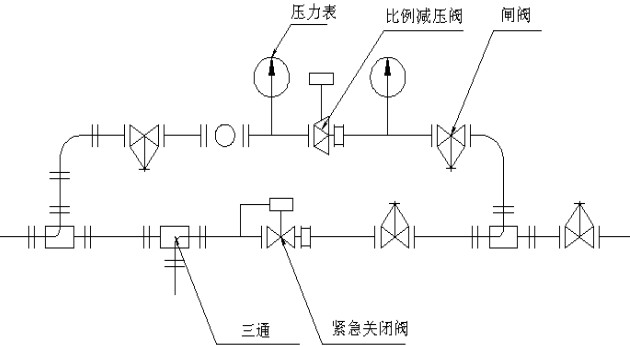

圖一 比例式減壓閥動作性能試驗系統圖

二、比例式減壓閥試驗方法及程序
通過重復多次測試閥前后的壓力，可以得出減壓比，看是否與設計相符。

(1)緊急關閉閥前的閘閥處于關閉狀態，不允許流體流過。比例式減壓閥支路處于主回路；
(2)開啟泵機組，減壓閥關閉；
(3)開啟減壓閥后的閘閥，將進口壓力調至最高工作壓力，緩慢調節減壓閥的調節螺釘(或手輪)，使出口壓力在該壓力級彈簧的最大與最小之間連續變化；

(4)反復兩次，每調一檔時，必須使出口壓力表指針回零，否則重新調整閘閥開度，記錄觀察情況；

(5)給定最高進口壓力，調進口壓力分別為該彈簧壓力級內最高、最低壓力；保持該工況最大流量，然后改變減壓閥前閘閥的開度，使進口壓力在80%~ 105%最高工作壓力范圍內變化，記錄此時出口壓力值；
(6)完成試驗，停泵。

三、比例式減壓閥試驗數據處理方法
比例式減壓閥試驗結果的處理方法可按照表1得出：

表1 性能試驗結果表
