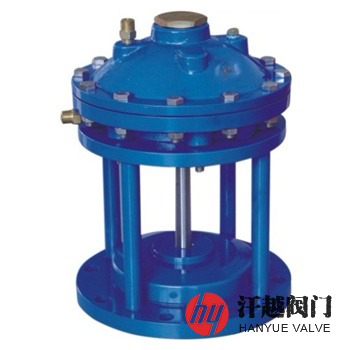

JM742X隔膜式池底排泥閥是一種安裝于反應池或沉淀池內，閥腔為非密閉型結構，由驅動裝置，通過雙室膜片傳動機構控制閥門的啟閉，定期排出池底污泥的升降式閥門。如工況要求驅動介質突然停供時閥能自動關閉，其可在膜片腔增加復位彈簧。該閥出廠時，閥板與閥座閉合，閥門處于關閉狀態，當需開啟時，操作換向閥，通過控制系統使有壓液體進入膜片室下腔，將彈性隔膜向上壓，同時拉動閥桿上移，閥桿帶動閥板上升，閥門被打開，池底的污泥被排出，排完后，調整換向閥，使膜片室下腔泄壓，上腔充入有壓液體，從而使隔膜向下行，并帶動閥桿和閥板下降，將主閥的開閉口封閉。本產品與活塞式相比具有無運動和機械磨損，對泥沙淤積不敏感，不需要潤滑，其隔膜由橡膠加尼龍纖維制成，使用時間長等優點。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 座 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
3 | 閥 板 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 膜 片 座 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 螺 栓 | 35 | 35 | 35 | 304 | 316 | 316L |
9 | 螺 母 | 45 | 45 | 45 | 304 | 316 | 316L |
密封試驗壓力 | 0.3MPa (試驗介質為水) |
驅動介質壓力 | 0.15MPa ～ 0.6MPa |
驅動介質 | 清水、空氣或按訂貨合同要求 |
設計制造 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 |
檢驗試驗 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
適用介質 | 清水、原水、污水、泥水等 |
工作溫度 | 0℃ ～ 80℃ |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||
H | D | D1 | D2 | b-f | Z-?d | ||
10 | 100 | 260 | 220 | 180 | 158 | 20-3 | 8-18 |
150 | 375 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 430 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 525 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 585 | 445 | 400 | 370 | 26-4 | 12-22 | |
350 | 600 | 505 | 460 | 430 | 26-4 | 16-22 | |
400 | 680 | 565 | 515 | 482 | 26-4 | 16-26 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、使用介質、介質溫度、法蘭執行標準、法蘭密封面形式等，本產品可按客戶需求承接定制，具體詳情請聯系我司銷售技術人員。
