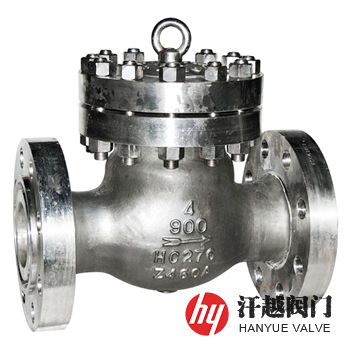

哈氏合金止回閥是一種閥體、閥蓋、閥瓣、搖桿、閥座和銷軸等由ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M或Hastelloy B、Hastelloy C、Hastelloy C-276、Hastelloy C-4及Hastelloy G-30鑄制或鍛制而成,適用于鐵基Cr-Ni或Cr-Ni-Mo不銹鋼、非金屬材料等無法使用的強腐蝕性介質場合的止回閥。該閥所選用的材質屬哈氏合金,其中Hastelloy C-276應用較為廣泛,其化學成分為C≤0.010%、Co≤2.5%、Cr:14.5%~16.5%、Fe:4.0%~7.0%、Mn≤1.0%、Mo:15.0%~17.0%、P≤0.04%、S≤0.03%、Si≤0.08%、V≤0.35%、W:3.0%~4.5%、Ni:余量,力學性能為抗拉強度≥690MPa,屈服強度≥283MPa、斷后延伸率≥40%,它具有較高的抗腐蝕能力和高強度、高韌性,在工業環境200℃~1090℃范圍內能耐各種腐蝕介質的侵蝕,同時擁有良好的高溫和低溫力學性能。本產品主要耐濕氯、各種氧化性氯化物、氯化鹽溶液、硫酸與氧化性鹽,在高溫、混有雜質的無機酸與有機酸、海水環境中均有很好的耐蝕性能,因此,在苛刻的腐蝕環境中,如化工、石油化工、煙氣脫硫、紙漿和造紙、環保等工業領域有著相當廣泛的應用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | Hastelloy B | Hastelloy C-276 | Hastelloy C-4 | Hastelloy G-30 |
2 | 閥 蓋 | Hastelloy B | Hastelloy C-276 | Hastelloy C-4 | Hastelloy G-30 |
3 | 閥 瓣 | Hastelloy B | Hastelloy C-276 | Hastelloy C-4 | Hastelloy G-30 |
4 | 搖 桿 | Hastelloy B | Hastelloy C-276 | Hastelloy C-4 | Hastelloy G-30 |
5 | 閥 座 | N10001 | N10276 | N06455 | N06030 |
6 | 銷 軸 | N10001 | N10276 | N06455 | N06030 |
7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12236-2008、ASME B16.34-2013、API 6D-2014 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、API 6D-2014 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014 |

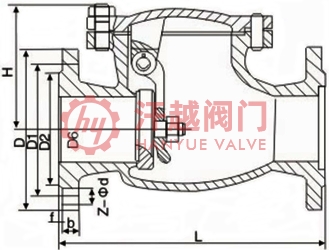

公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 155 | 300 | 2 | 267 | 180 |
2 ? | 216 | 190 | 2 ? | 292 | 200 | ||
3 | 241 | 200 | 3 | 318 | 225 | ||
4 | 292 | 225 | 4 | 356 | 240 | ||
5 | 330 | 245 | 5 | 400 | 275 | ||
6 | 356 | 260 | 6 | 444 | 310 | ||
8 | 495 | 305 | 8 | 533 | 370 | ||
10 | 622 | 390 | 10 | 622 | 410 | ||
12 | 698 | 410 | 12 | 711 | 440 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸,請咨詢汗越閥門技術部! |
本產品常用牌號有ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M或Hastelloy B、Hastelloy B-2、Hastelloy C-276、Hastelloy C-4、Hastelloy G-30及N10001、N10665、N10276、N06455、N06030等。如果你需訂購我廠不銹鋼止回閥系列產品,咨詢時請說明結構形式(升降式、旋啟式)、公稱尺寸、公稱壓力、閥體和內件材質、法蘭標準及法蘭密封面形式(平面、突面、凹凸面、榫槽面或環連接)等。
