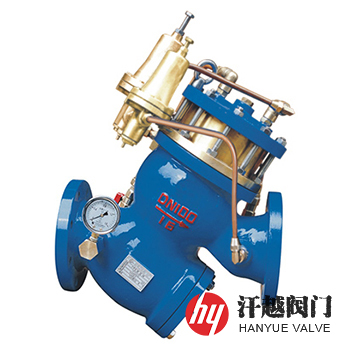

YQ980010型過濾活塞式預防水擊泄放閥是一種由Y形寬體閥腔帶過濾器的主閥、三通式高壓和低壓導閥等組成，可在意外斷電時保護水泵系統免受水錘沖擊，又可保證超壓時管網安全供水的閥門。其當意外斷電、水泵關機、水泵啟動等情況時，產生一個低壓波動，這時低壓導閥開啟與大氣相通，活塞上腔的壓力下降，主閥開啟泄水，并在回水高壓到來時，保持常開狀態，當管網壓力增至工況壓力時，低壓導閥和主閥都緩慢關閉。當管網壓力超過安全值時，高壓導閥立即開啟與大氣相通，主閥開時開啟泄水降壓，當壓力恢復到正常狀態后，導閥和主閥逐步關閉。該閥操作方便，只需分別對二個導閥上的調節摞栓進行調節，即可實現高、低壓的設定，設定的高、低壓力穩定可靠，排放靈敏，它自帶過濾裝置及防震壓力表，使安裝尺寸縮短約40%，減少占用空間，節省投資成本。本產品可廣泛應用自來水公司泵房、給排水、空調和各類工礦企業的供水管網中，如同其它排放閥一樣可安裝在靠近水泵的T型連接管上，事實上在任何壓力管網中，本閥都能防止超壓或水錘對管網的破壞，起到對管網安全的保險作用。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 高壓導閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
12 | 低壓導閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
高壓導閥設定壓力(MPa) | ≤ 1.0 | ≤ 1.6 | ≤ 2.0 | ≤ 2.5 | ≤ 4.0 |
低壓導閥設定壓力(MPa) | ≥ 0.1 | ≥ 0.1 | ≥ 0.1 | ≥ 0.1 | ≥ 0.1 |
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
壓力試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品低壓導閥設定壓力不得低于0.1MPa，高壓導閥設定壓力不得高于公稱壓力。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
