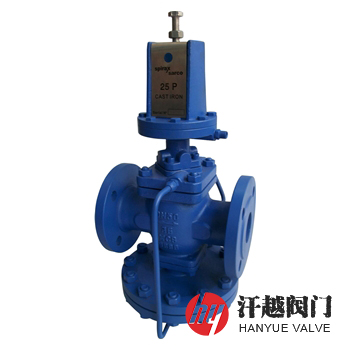

斯派莎克25P蒸汽減壓閥為自作用導閥型減壓閥,主閥為單閥座,硬質合金閥芯處理,導閥通過螺栓直接安裝在主閥上,閥在無負荷時能關閉。其通過外部壓力感應管感應下游壓力,調節主閥開度并維持壓力穩定,在下游無負荷時,主閥可以關閉。該閥可在同一個閥體上安裝和互換一個或多個導閥,可同時實現溫度控制,上游壓力控制和遠程開關控制等多種功能。本產品廣泛的應用于蒸汽和壓縮空氣系統,無論上游壓力變化或下游負荷的波動,均能實現精確穩定的壓力控制,可以將蒸汽從高壓減至設備的有效工作范圍,并防止設備受損。根據需要提供三種不同顏色的調節彈簧用以設置不同的下游壓力:黃色:0.2bar g~2.1bar g;藍色:1.4bar g~7.0bar g;紅色:5.6bar g~14.0bar g。
斯派莎克25P蒸汽減壓閥啟動前導閥彈簧處于自由狀態時,主閥和導閥處于關閉狀態,而導閥則由彈簧力作用打開,蒸汽經由導閥進入主隔膜室,一部分蒸汽則經由控制孔流出,當由導閥流入的蒸汽大于由控制孔流出的蒸汽,主隔膜室中的控制壓力增大,打開主閥,隨著蒸汽流過主閥,下游壓力的增量經由感應管反饋,作用在導閥隔膜下,平衡隔膜上部的彈簧壓力,使導閥逐漸節流關閉,從而維持主隔膜室內的壓力,控制主閥開度,輸送適量的蒸汽,維持下游穩定的壓力。當下游壓力上升時,反饋壓力增大,導閥關閉,控制壓力由控制孔釋放,使主閥緊密關閉。下游任何的負載變化或壓力的波動,都會反饋在導閥隔膜的下方,從而調節主閥的開度,確保下游壓力的穩定。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 下 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 膜 片 | 304 | 304 | 304L | 316 | 316L |
8 | 主閥彈簧 | 50CrVA | 304 | 304L | 316 | 316L |
9 | 調節彈簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.0 | 2.5 | 4.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.0 | 3.75 | 6.0 | 7.5 |
密封試驗壓力(MPa) | 1.76 | 2.2 | 2.75 | 4.4 | 5.5 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 |
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||
A1 | B | C | D | F | ||
16 | 15 | 160 | 193 | 309 | 157 | 466 |
20 | 160 | 193 | 309 | 157 | 466 | |
25 | 166 | 219 | 308 | 171 | 479 | |
32 | 205 | 219 | 322 | 179 | 501 | |
40 | 216 | 219 | 322 | 179 | 501 | |
50 | 240 | 269 | 338 | 208 | 546 | |
65 | 284 | 346 | 297 | 354 | 651 | |
80 | 308 | 346 | 294 | 367 | 651 | |
100 | 353 | 397 | 325 | 410 | 735 | |
125 | 400 | 397 | 325 | 410 | 735 | |
25 | 15 | 160 | 193 | 309 | 157 | 466 |
20 | 160 | 193 | 309 | 157 | 466 | |
25 | 166 | 219 | 308 | 171 | 479 | |
32 | 205 | 219 | 322 | 179 | 501 | |
40 | 216 | 219 | 322 | 179 | 501 | |
50 | 240 | 269 | 338 | 208 | 546 | |
65 | 288 | 346 | 297 | 354 | 651 | |
80 | 316 | 346 | 294 | 367 | 651 | |
100 | 361 | 397 | 325 | 410 | 735 | |
125 | 400 | 397 | 325 | 410 | 735 | |
40 | 15 | 150 | 193 | 309 | 157 | 466 |
20 | 154 | 193 | 309 | 157 | 466 | |
25 | 160 | 219 | 308 | 171 | 479 | |
32 | — | 219 | 322 | 179 | 501 | |
40 | 200 | 219 | 322 | 179 | 501 | |
50 | 230 | 269 | 338 | 208 | 546 | |
65 | 292 | 346 | 297 | 354 | 651 | |
80 | 317 | 346 | 294 | 367 | 651 | |
100 | 368 | 397 | 325 | 410 | 735 |
如果你需訂購我廠蒸汽減壓閥產品,咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型。本產品閥體設計條件:鑄鐵的最高壓力17bar g,最高溫度232℃;鑄鋼的最高壓力21bar g,最高溫度232℃。
