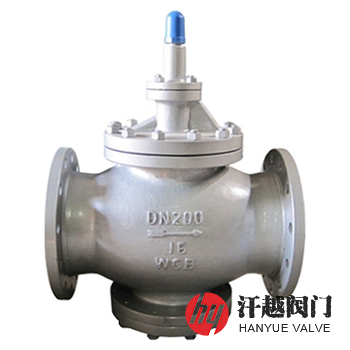

YGa43H高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上加大了活塞面積，改變了節流結構和密封形式，增大了過流面積，改進了導閥結構和調節彈簧形式等，從而在提高靈敏度、流量、使用壽命等方面大大改善了性能。本產品主要適用于蒸汽管路系統，適合蒸汽負荷波動大、流量大、流量變化大，進口壓力變化大的工況場合，其可根據工作介質壓力、溫度選用不同材質。
YGa43H高靈敏度大流量蒸汽減壓閥主要由主閥和導閥兩部分組合而成，其中導閥通過螺栓螺母直接安裝在主閥上，其主閥由閥座、閥瓣、活塞、缸套、彈簧等部件構成，而導閥則由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，該閥是通過調節調節彈簧壓力設定出口壓力，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。
部件名稱 | 材料名稱 | ||||
閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
底 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
缸 套 | ZCuAl10Fe3 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
活 塞 | ZCuAl10Fe3 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
膜 片 | 1Cr18Ni9Ti | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
導 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
導 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
主閥彈簧 | 50CrVA | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
導閥彈簧 | 50CrVA | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
調節彈簧 | 60Si2Mn | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
最高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
出口壓力范圍(MPa) | 0.04 ~ 1.0 | 0.05 ~ 1.6 | 0.08 ~ 2.5 | 0.2 ~ 3.5 | 0.5 ~ 3.5 |
最小壓差(MPa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||
L | H | H1 | L | H | H1 | ||||
16 ~ 25 | 15 | 160 | 265 | 85 | 63 | 15 | 180 | 280 | 100 |
20 | 160 | 265 | 85 | 20 | 180 | 280 | 100 | ||
25 | 180 | 280 | 95 | 25 | 200 | 300 | 115 | ||
32 | 200 | 280 | 95 | 32 | 220 | 300 | 115 | ||
40 | 220 | 290 | 105 | 40 | 240 | 315 | 130 | ||
50 | 250 | 300 | 130 | 50 | 270 | 340 | 135 | ||
65 | 280 | 315 | 145 | 65 | 300 | 355 | 150 | ||
80 | 310 | 330 | 170 | 80 | 330 | 370 | 175 | ||
100 | 350 | 405 | 200 | 100 | 380 | 450 | 205 | ||
125 | 400 | 450 | 225 | 125 | 450 | 510 | 235 | ||
150 | 450 | 485 | 265 | 150 | 500 | 555 | 275 | ||
200 | 500 | 570 | 290 | 200 | 550 | 640 | 300 | ||
250 | 650 | 640 | 325 | 250 | 650 | 720 | 335 | ||
300 | 800 | 740 | 360 | 300 | 800 | 830 | 375 | ||
350 | 850 | 810 | 395 | 350 | 850 | 880 | 410 | ||
400 | 900 | 950 | 430 | 400 | 900 | 1020 | 445 | ||
500 | 950 | 1080 | 500 | 500 | 950 | 1080 | 515 | ||
40 | 15 | 180 | 265 | 85 | 100 ~ 160 | 15 | 180 | 280 | 100 |
20 | 180 | 265 | 85 | 20 | 200 | 280 | 100 | ||
25 | 200 | 280 | 95 | 25 | 220 | 300 | 115 | ||
32 | 220 | 280 | 95 | 32 | 230 | 300 | 115 | ||
40 | 240 | 290 | 105 | 40 | 240 | 315 | 130 | ||
50 | 270 | 300 | 130 | 50 | 300 | 340 | 135 | ||
65 | 300 | 315 | 145 | 65 | 340 | 355 | 150 | ||
80 | 330 | 330 | 170 | 80 | 360 | 370 | 175 | ||
100 | 380 | 405 | 200 | 100 | 380 | 450 | 205 | ||
125 | 450 | 450 | 225 | 125 | 450 | 510 | 235 | ||
150 | 500 | 485 | 265 | 150 | 500 | 555 | 275 | ||
200 | 550 | 570 | 290 | 200 | 550 | 640 | 300 | ||
250 | 650 | 640 | 325 | 250 | 650 | 720 | 335 | ||
300 | 800 | 740 | 360 | 300 | 800 | 830 | 375 | ||
350 | 850 | 810 | 395 | 350 | 850 | 880 | 410 | ||
400 | 900 | 950 | 430 | 400 | 900 | 1020 | 445 | ||
500 | 950 | 1080 | 500 | 500 | 950 | 1080 | 515 | ||
在選購我廠蒸汽減壓閥產品時請盡量告知：公稱通徑、公稱壓力、進口壓力、調壓范圍或出口壓力、額定流量、閥體材質及閥內件、介質種類和溫度范圍、連接法蘭標準等。
